概述

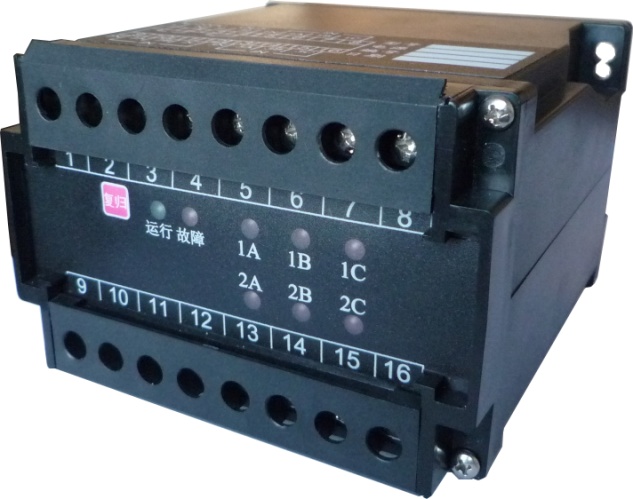

电力系统中电流互感器（CT）正常工作时，二次侧处于近似短路状态，输出电压很低。在运行中如二次绕组开路或一次绕组流过异常电流，都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。我公司研发的WT-CTP电流互感器过电压保护器具有报警接点输出、自动发光指示、动作后可复位等功能。WT-CTP可靠性高，使用寿命长，能可靠动作10万次以上；动作速度快，过载能力强，静态泄漏电流小。主要用于各种CT二次绕组的异常过电压保护。

功能特点
 正常工作时，流入保护器的电流（漏电流）小于1mA，不影响CT正常工作；
 当A(或B、C)，N两端电压超过150V时，MG-100CTB瞬时短接A(或B、C、N)，将二次绕组过电压限制在安全电压以内；
 保护动作快，小于10毫秒；动作接点容量大，故障时能使CT二次绕组可靠短路；
 动作接点具有自复位功能，故障消除后，装置自动解除保护；若在停电状态下解除故障，掉电后保护器自动复位；
 提供一对报警无源常开触点，可接各种声光报警器或提供给综自系统；
 体积精巧，可固定式或轨道式安装，使用维护方便。
技术指标
 电源电压：    AC/DC 220V±10%（可依据用户要求特殊订制）；
 正常漏电流IL：20V时小于1mA;
 导通电压UC：150V±10%（可依据用户要求特殊订制）；
 导通时间：≤2ms；
 CT保护容量： AC 220V/5A,   50A/10ms；
 报警触点容量：AC220V/5A；
 工作温度：-40℃～+50℃；  <95％；
 使用地点：户内或半户外使用，使用地点不允许有剧烈的震动与冲击；
 环境要求：大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质。


端子接线图

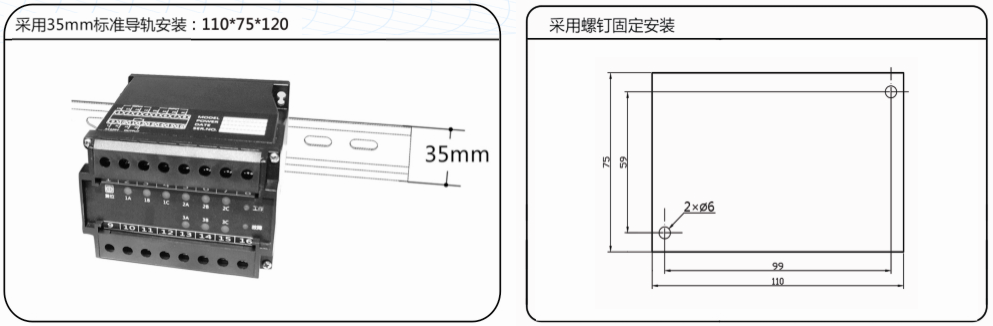

安装及外形尺寸
  安装方式: 固定式或导轨式安装，安装地点距被保护CT应尽量近，方便巡查。




订货须知
  请说明保护器电源的类型，交流或直流及电压大小
  请说明CT二次绕组数量。
